    FL80BLE
    产品中心 经济型无刷电机

    FL80BLE

    Φ80mm 经济型无刷电机,48VDC, 5000RPM
    选件:
    • FL80BLE

      编码器

    • FL80BLE

      齿轮箱

    • FL80BLE

      接插件

    • FL80BLE

      刹车

    特性概要 ( General Specifications )

    绕组连接方式 ( Winding Type )

    星形 ( Star connection)

    霍尔分布角度 ( Hall Effect Angle )

    120度电角度 ( Electrical Angle of 120 degree)

    径向间隙 ( Radial Play )

    0.02mm

    轴向间隙 ( Axial Play )

    0.14mm

    最大径向负载 ( Max radial force )

    115N  距法兰10mm ( 10mm From the flange)

    最大轴向负载 ( Max axial force )

    45N

    介电强度 ( Dielectric Strength )

    600VAC/1S

    绝缘电阻 ( Insulation Resistance )

    100MΩ, 500VDC

    环境温度 ( Ambient Temperature )

    -20°C   ~   +50°C

    绝缘等级 (Insulation Class)

    Class B



    电性能 (Electrical Specifications)


    单 位 (Unit)

    FL80BLE10-48V-5010B

    FL80BLE40-48V-5047B

    极数  ( Number of poles )


    4

    4

    相数  ( Number of phases )


    3

    3

    额定电压 ( Rated  voltage )

    VDC

    48

    48

    额定转矩 ( Rated torque)

    N.m

    0.2

    0.9

    连续运行转矩 ( Continuous stall torque)

    N.m

    0.24

    1.08

    额定速度 ( Rated speed )

    RPM

    5000

    5000

    额定功率 ( Rated power )

    W

    100

    470

    峰值转矩 ( Peak torque )

    N.m

    0.6

    2.7

    峰值电流 ( Peak current )

    A

    10.5

    36

    线电阻 ( Line to line resistance )

    ohms@20℃

    1.3

    0.26

    线电感 ( Line to line inductance )

    mH

    1.9

    0.5

    转矩常数 ( Torque constant )

    mNm/A

    72

    72

    反电势 ( Back EMF )

    Vrms/KRPM

    5.4

    5.4

    转动惯量 ( Rotor inertia )

    g.cm2

    146

    385

    机身长度 ( Motor length )

    mm

    50

    80

    重量 ( Weight )

    Kg

    0.8

    1.5


    接线说明(Electric Connection)

    No.

    引出线颜色Color

    引出线型号Type

    功能Functions

    说明Description

    1

    红色  ( Red )

    UL1332 AWG26

    霍尔电源正  ( Vcc )

    Power positive +5 ~ +24V

    2

    蓝色  ( Blue )

    霍尔 U ( Hu )


    3

    绿色  ( Green )

    霍尔 V ( Hv )


    4

    白色  ( White )

    霍尔 W ( Hw )


    5

    黑色  ( Black )

    霍尔电源负 ( GND )

    Power negative

    6

    黄色  ( Yellow )

    UL1332 AWG16

    U相 ( Phase U )


    7

    红色  ( Red )

    V相 ( Phase V )


    8

    黑色  ( Black)

    W相 ( Phase W )



    该款电机可以根据客户需求定制。

    The motor can be designed &manufactured with customized request.

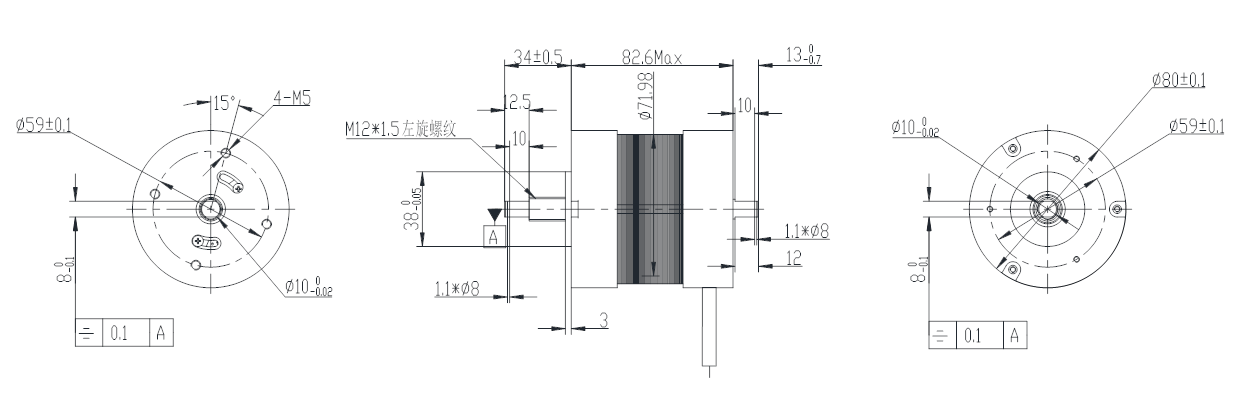

    电机尺寸
