    FL423P
    产品中心 三相步进电机

    FL423P

    1.2° 42mm, Nema 17,三相混合式步进电机
    选件:
    • FL423P

      编码器

    • FL423P

      齿轮箱

    • FL423P

      接插件

    • FL423P

      刹车

    特性概要(General specification)

    项目(Item)

    说明(Specifications)

    步距角(Step Angle)

    1.2°

    步距角精度(Step Angle Accuracy)

    ±5% (整步无负载,full step, no load)

    径向间隙( Radial Play)

    0.02mm@450 g

    轴向间隙( Axial Play)

    0.08mm@450 g

    最大径向负载(Max. radial force)

    28N  距法兰20mm  (20mm from the flange)

    最大轴向负载(Max. axial force)

    10N

    介电强度(Dielectric Strength)

    600VAC / 1s

    绝缘电阻(Insulation Resistance)

    100MΩ ,500VDC

    环境温度(Ambient Temperature)

    -20。C~+50。C

    绝缘等级(Insulation Class)

    Class B


    电性能(Electrical specifications)

    型号(Model No.)

    Current

    /Phase

    每相

    电流

    Resistance

    /Phase

    每相

    电阻

    Inductance

    /Phase

    每相

    电感

    Holding

    Torque

    保持

    转矩

    Detent

    Torque

    定位

    转矩

    # of Leads

    引出

    线数

    Rotor

    Inertia

    转动

    惯量

    Weight

    重量

    Length

    机身

    长度

    Single shaft

    (单出轴)

    A

    Ω

    mH

    N.m

    N.m

    #

    g-cm2

    kg

    mm

    FL423P24-0903A

    0.9

    6.2

    3.2

    0.08

    0.012

    3

    20

    0.14

    24

    FL423P39-2403A

    2.4

    1.2

    0.8

    0.196

    0.015

    3

    53

    0.3

    39


    该款电机可以根据客户需求定制。

    The motor can be designed &manufactured with customized request.

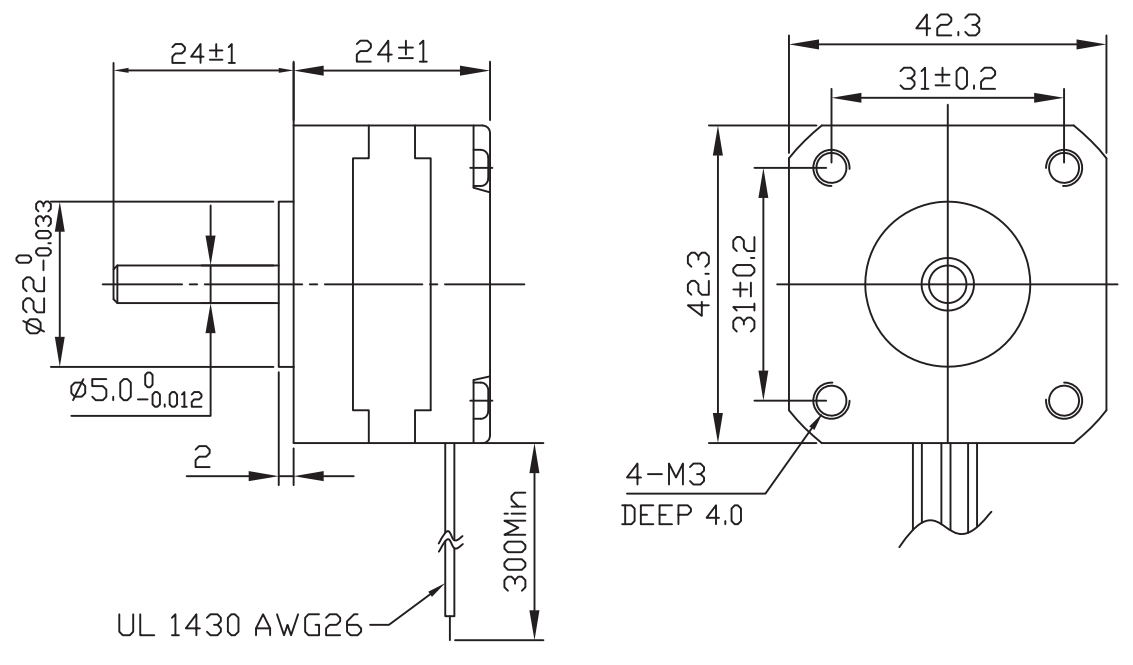

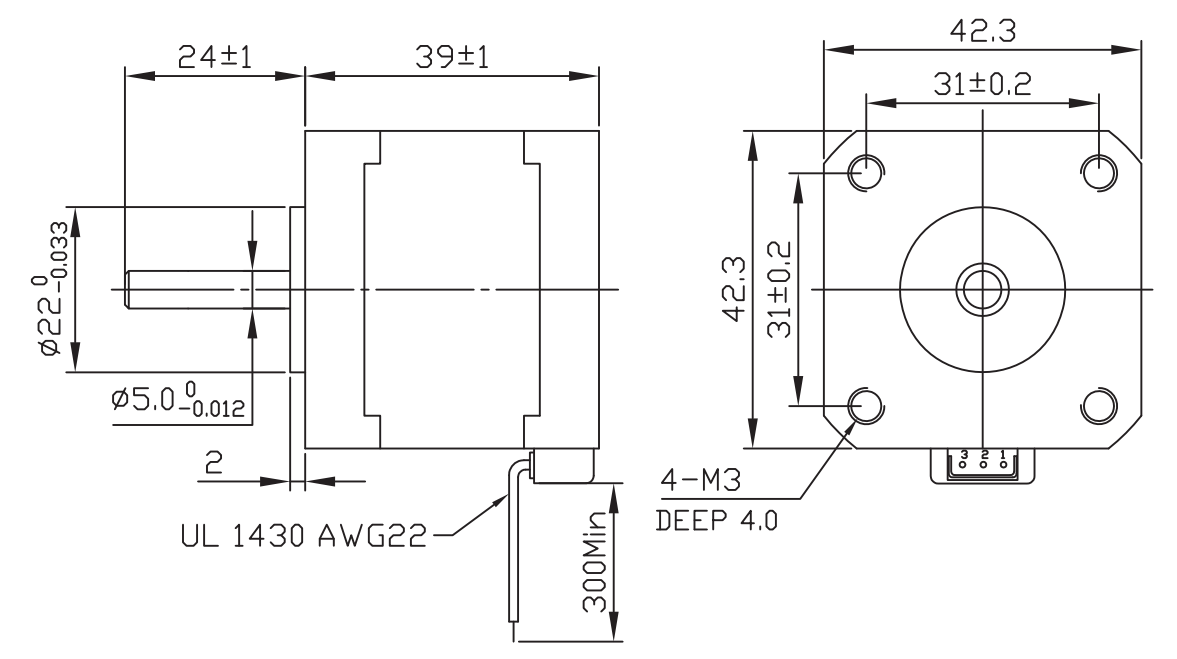

    电机尺寸

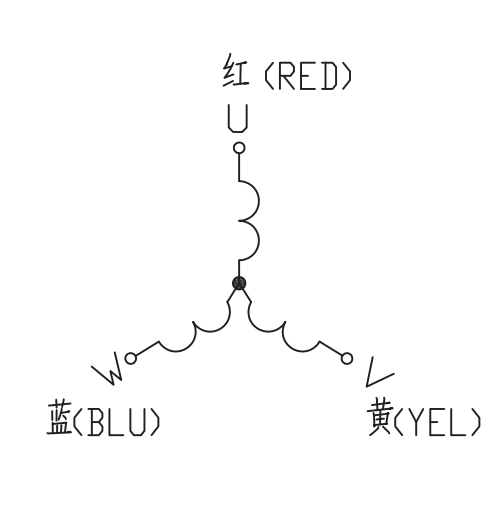

    接线图(Wiring Diagram)

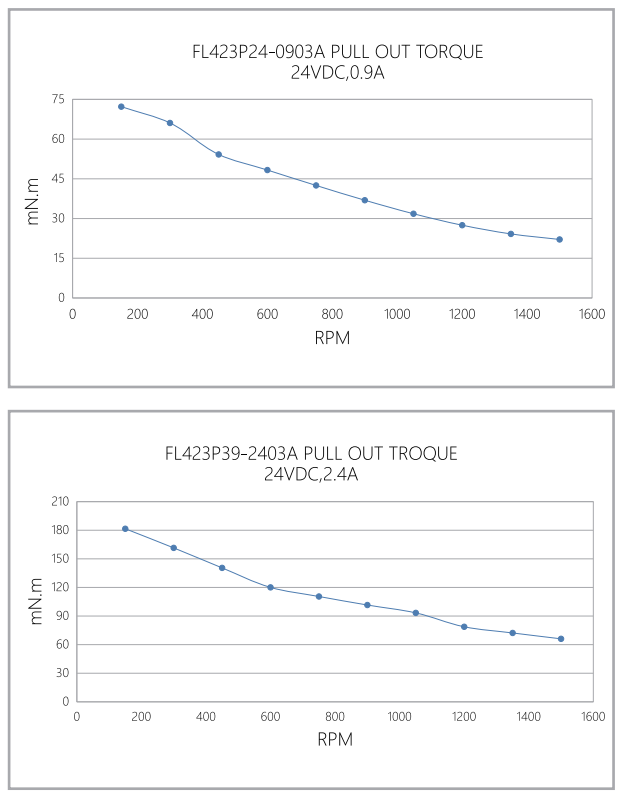

    矩频曲线 (Pull out torque curve)



    资料下载
    FL423P24-0903A 159.35 KB
    FL423P39-2403A 159.21 KB
