FE17-33
产品中心 编码器

FE17-33

富兴FE17-33系列两通道高性能光电编码器,典型应用包刮打印机、绘图仪、伺服电机、工厂自动化等,但不推荐用于生命安全相关的应用,如刹车系统等应用。
选件:
  • FE17-33

    编码器

  • FE17-33

    齿轮箱

  • FE17-33

    接插件

  • FE17-33

    刹车

参数概览:









适配

电机

Suitable Motor

电机规格

Motor size

适配38,42及以上无刷/伺服电机

Suitable for   38,42 and above (Brushless/Servo Motor)

电机轴径

Motor Shaft   diameter

适配轴径4mm,5mm,6mm,6.35mm

Suitable for shaft   diameter 4mm,5mm,6mm,6.35mm

存储温度 Storage Temperature

-4085

推荐工作环境

Environmental   conditions

场合Application

无腐蚀性,易燃,易爆,导电性气体,液体和粉尘

No corrosive, flammable, explosive, conductive   gas, liquid and dust.

工作温度Temperature

-2580

湿度Humidity

不高于85% RH

No more than 85% RH


供电电压 Supply Voltage

5V±0.5V


消耗电流 Current Consumption

120mA


差分信号输出

Differential   Single Output

5V,GND,Z-,Z+,B-,B+,A-,A+,HW-,HW+,HV-,HV+,HU-,HU+


输出电平方式  Output Level mode

TTL电平 (TTL Compatible)

索引信号宽度

Index Width

1/4T or 1/2T or 1T

 (根据需要定制 According to the needing)

差分输出电压

Differential   Output Voltage

高电平输出电压(VoH) 3.4V

High Level   Output (VoH) ≥3.4V

电气

参数

Electrical Parameter

低电平输出电压(VoL) 0.5V

Low Level Output   (VoL) ≤0.5V

差分信号输出格式

Differential   Signal Output Format

线驱动26C31

Line Drive 26C31

可选分辨率(单位Unit:线/CPR

Optional   Resolution

2500线(根据需要定制)


极对数 Pole-pairs

2/4/5对极(可定制 According)


HU/HV/HW信号相位差

120°


占空比 Duty Cycle

50% ±10%

A/B信号相位差 Phase difference

 90°±10°

 响应频率

Frequency Response

500KHz        注意:信号频率 = (转速(Rpm)×线数)/60

Note: The signal frequency = (Speed(Rpm) *  number of Lines)/60

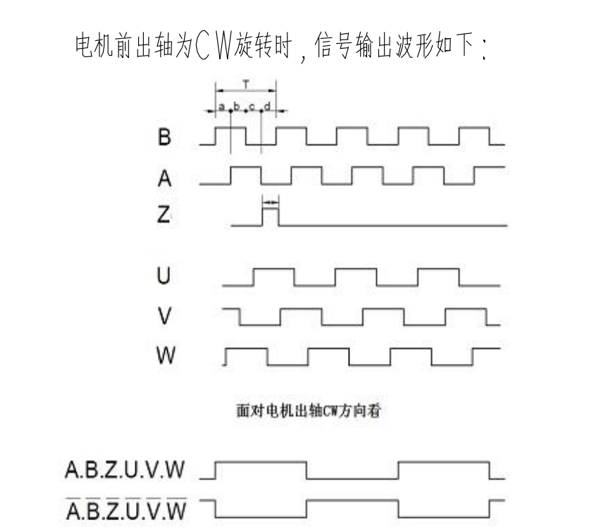

波形图


★特别注意:默认六通道全差分信号输出波形,图示只显示编码器输出正端信号波形。

Attention: Default six-channel fully differential signal output waveform.The figure only shows the encoder outputs positive signal waveform.

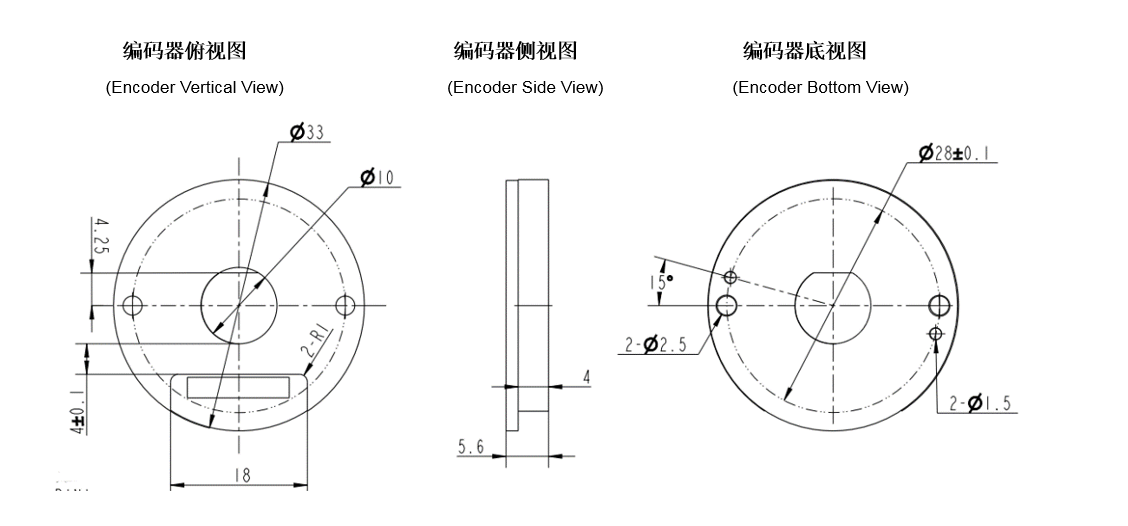

电机尺寸


资料下载
FE17-33系列 六通道全反射一体式光电编码器 206.16 KB
