FE14-50
产品中心 编码器

FE14-50

富兴FE14-50系列两通道高性能光电编码器,典型应用包刮打印机、绘图仪、伺服电机、工厂自动化等,但不推荐用于生命安全相关的应用,如刹车系统等应用。
选件:
  • FE14-50

    编码器

  • FE14-50

    齿轮箱

  • FE14-50

    接插件

  • FE14-50

    刹车

参数概览:

适配

电机

电机规格

适配60,70,80,86及以上机座号(无刷/伺服电机)

电机轴径

适配轴径4mm,5mm,6mm,6.35mm,8mm

存储温度

-40℃~85

推荐工作环境

场合

无腐蚀性,易燃,易爆,导电性气体,液体和粉尘

工作温度

-25℃~80

湿度

不高于85% RH













电气

参数

供电电压

5V±0.5V

消耗电流

120mA

差分信号输出

5V,GND, HU+/HU-,HV+/HV-,HW+/HW-,A+/A-,B+/B-,Z+/Z-,

输出电平方式

TTL电平

索引信号宽度

1/4T / 1T(根据线数)

差分输出电压

高电平输出电压(VoH)3.4V

低电平输出电压(VoL) 0.4V

差分信号输出格式

线驱动26C31

可选分辨率(单位:线)

十进制:100,200,360,400,500,1000,2000,2500

二进制:256,512,1024,2048

极对数

2/4/5 (可定制)

HU/HV/HW相位差

120°

占空比

50% ±10%

相位差

90°±10°

响应频率

500KHz      注意:信号频率 = (转速(Rpm)×线数)/60

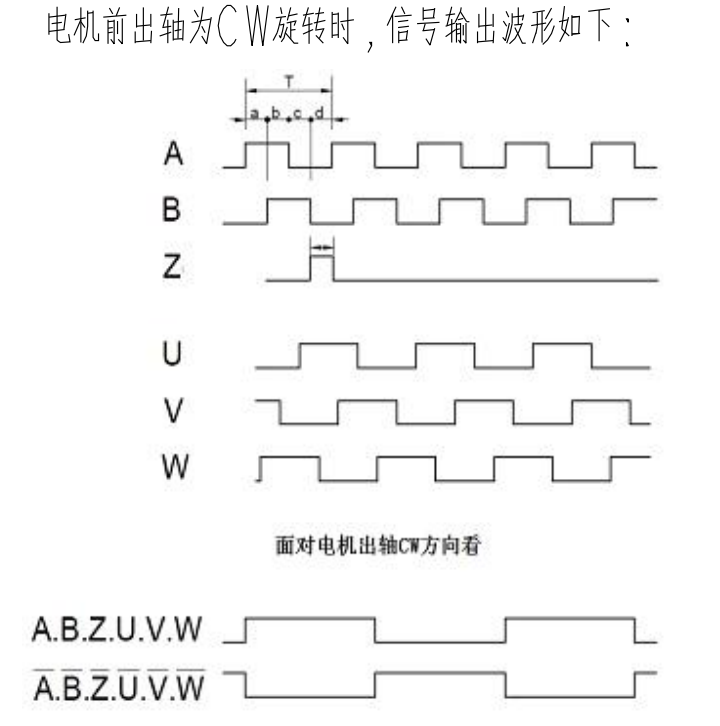

波形图:

1

★特别注意:默认六通道全差分信号输出波形,图示只显示编码器输出正端信号波形。

                     当编码器线数 小于2000线,Z信号的宽度1/4T;

                     当编码器线数 大于等于2000线,Z信号的宽度1/4T;

                     编码器Z信号的位置不做特殊要求。


电机尺寸

1697182138996

特别提醒/注意:

 面对电机前出轴,CW方向运行:

1.   使用4对极码盘时,霍尔相位关系,实际输出信号: HU 超前 HW 120°,HW 超前 HV 120°。

2.   使用5对极码盘时,霍尔相位关系,实际输出信号: HU 超前 HV 120°,HV超前 HW 120°。


资料下载
FE14-50系列 六通道透反一体式光电编码器 232.35 KB
