FL86BLS
产品中心 常规无刷电机

FL86BLS

86mm BLS系列直流无刷电机,方形机身,48VDC,3000RPM
选件:
  • FL86BLS

    编码器

  • FL86BLS

    齿轮箱

  • FL86BLS

    接插件

  • FL86BLS

    刹车

特性概要 ( General Specifications )

绕组连接方式 ( Winding Type )

星形 ( Star connection)

霍尔分布角度 ( Hall Effect Angle )

120度电角度 ( Electrical Angle of 120 degree)

径向间隙 ( Radial Play )

0.02mm@450g

轴向间隙 ( Axial Play )

0.08mm@450g

最大径向负载 ( Max radial force )

220N  距法兰20mm ( 20mm From the flange)

最大轴向负载 ( Max axial force )

60N

介电强度 ( Dielectric Strength )

600VAC/1S

绝缘电阻 ( Insulation Resistance )

100MΩ, 500VDC

环境温度 ( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级 (Insulation Class)

Class B


接线说明(Electric Connection)

引出线型号Type

引出线颜色Color

功能Functions

UL1332 AWG22

红色  ( Red )

霍尔电源正  ( Vcc )


蓝色  ( Blue )

霍尔 U ( Hu )


绿色  ( Green )

霍尔 V ( Hv )


白色  ( White )

霍尔 W ( Hw )


黑色  ( Black )

霍尔电源负 ( GND )

UL1332 AWG18

黄色  ( Yellow )

U相 ( Phase U )


红色  ( Red )

V相 ( Phase V )


黑色  ( Black)

W相 ( Phase W )


电性能 (Electrical Specifications)


单 位 (Unit)

FL86BLS58

FL86BLS71

FL86BLS84

FL86BLS98

FL86BLS125

极数  ( Number of poles )


8

相数  ( Number of phases )


3

额定电压 ( Rated  voltage )

VDC

48

额定转矩 ( Rated torque)

N.m

0.35

0.7

1.05

1.4

2.1

连续运行转矩 ( Continuous stall torque)

N.m

0.42

0.84

1.26

1.68

2.52

额定速度 ( Rated speed )

RPM

3000

3000

3000

3000

3000

额定功率 ( Rated power )

W

110

220

330

440

660

峰值转矩 ( Peak torque )

N.m

1.05

2.1

3.15

4.2

6.3

峰值电流 ( Peak current )

A

9.5

17.5

25

33.5

50

线电阻 ( Line to line resistance )

ohms@20℃

0.9

0.34

0.2

0.16

0.1

线电感 ( Line to line inductance )

mH

2.6

1

0.66

0.5

0.31

转矩常数 ( Torque constant )

N.m/A

0.116

0.122

0.127

0.127

0.128

反电势 ( Back EMF )

Vrms/KRPM

8.6

9

9.4

9.4

9.5

转动惯量 ( Rotor inertia )

g.cm2

400

800

1200

1600

2400

机身长度 ( Motor length )       L

mm

56

70

84

96

123

重量 ( Weight )

Kg

1.6

2.12

2.64

3.15

4.2


该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

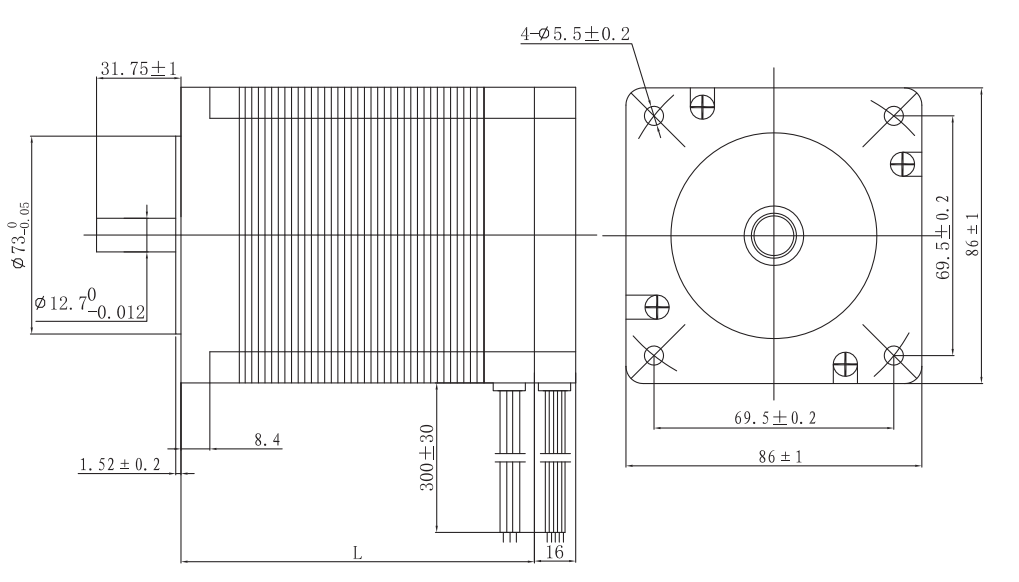

电机尺寸


资料下载
FL86BLS58 149.42 KB
FL86BLS84 149.67 KB
FL86BLS71 148.18 KB
FL86BLS98 149.52 KB
FL86BLS125 149.53 KB
